详细信息

经典的机械机构和可靠的品质,除此之外新增高精度快速扫描,未知路径扫描,路径自动优化,可变快速扫描4大核心技术,为用户提供更高的精度,更高的效率,更智能化的测量系统。

概述

GLOBAL S三坐标测量机延续了Global测量机家族的经典的机械机构和可靠的品质,精密的三角梁,整体式的燕尾导轨,全铝的框架,敞开式的测量空间,远置的电机和独特的光栅系统充分保证了测量机运行的稳定性和系统分辨率。除此之外,GLOBAL S新增了Compass(高精度快速扫描),Scan Pliot (未知路径扫描),Fly mode 2(路径自动优化),VHSS(可变快速扫描) 4大核心技术,大大提升了客户体验,配合海克斯康集团扫描类探测系统,为用户提供更高的精度,更高的效率,更智能化的测量系统。

技术参数

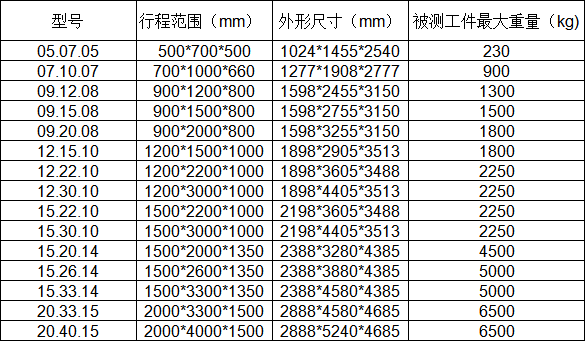

GLOBAL S(图1)

技术特点

1.精密的三角梁,结构紧凑,具有最高的刚性比;

2.整体式的燕尾导轨,三面闭环,提供了业内最稳固的结构;

3.全铝框架,机身自重小,运行稳定;

4.远置的电机,减小了电机发热对测量机精度的影响;

5.德国海德汉光栅,一端固定,一端弹性连接,保证了光栅随温度的线性变化;

6.全新DC控制系统,模块化的设计提供了更好的运动控制模式;

7.Compass,应用于硬件与软件系统的增强型运动控制算法可消除机器运动所带来的影响,保证高速运行状态下的高精度;

8.Scan Pliot ,新一代扫描领航技术在进行未知轮廓、复杂几何形状和突变表面的高速扫描时,表现卓越;

9.Fly mode 2,新一代飞行控制技术,优化测量路径,大幅减少测量过程中的暂留和空闲时间, 提高测量效率 10% 以上,大大提升生产效率;

10.VHSS,可变快速扫描,根据工件曲率变化自动调整扫描速度,保证整个测量过程的精度。


GLOBAL S(图2)
